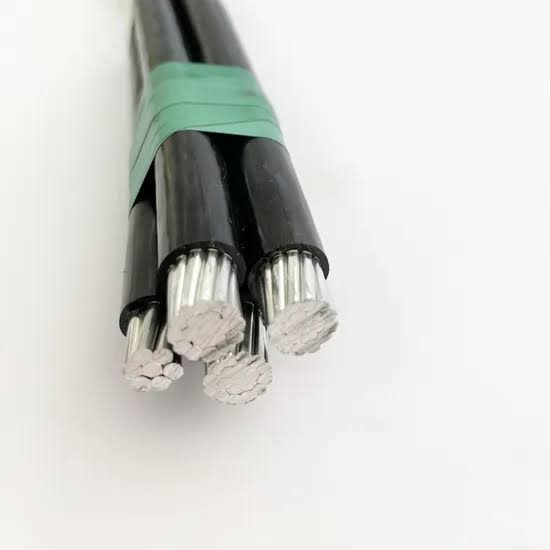

cable 4 * 25mm2 500M

Description

## Informations Générales et Matériaux * Type de produit : Câble de puissance basse tension. * Dénomination normalisée : U-1000 AR2V (ou XP C 32-321). * Nombre de conducteurs : 4. * Section nominale : 25 mm² par conducteur. * Matériau de l'âme : Aluminium câblé, classe 2. * Matériau d'isolation : Polyéthylène réticulé (XLPE/PR). * Gaine extérieure : Polychlorure de vinyle (PVC) noir, résistant aux UV. * Repérage des conducteurs : Couleurs (Bleu, Marron, Noir, Gris) selon HD 308 S2. [1, 2, 3, 4, 5, 6, 7] ## Performances Électriques * Tension de service (Uo/U) : 600 / 1000 V AC (jusqu'à 1500 V DC). * Tension d'essai : 3500 V AC pendant 5 minutes. * Intensité admissible (Air libre) : ~97 A (à 30°C). * Intensité admissible (Enterré) : ~111 A (à 20°C). * Résistance DC à 20°C : 1,20 Ω/km. * Chute de tension : 2,2 V/A/km (cos φ = 0,8). [3, 8, 9] ## Données Physiques et Installation * Diamètre extérieur approximatif : 22 mm à 24 mm. * Poids approximatif : 650 kg/km à 910 kg/km selon la fabrication. * Poids de l'aluminium seul : 290 kg/km. * Rayon de courbure minimum : 6 x le diamètre extérieur. * Température de service : -25°C à +60°C. * Température maximale à l'âme : +90°C en régime permanent, +250°C en court-circuit. * Résistance à la traction : 15 N/mm² (statique) à 30 N/mm² (dynamique) sur l'aluminium. [1, 3, 5, 10, 11, 12, 13] ## Conformité et Sécurité * Non propagation de la flamme : IEC 60332-1 / NF C 32-070 C2. * Euroclasse (RPC) : Eca. * Conformité : CE, RoHS. [3, 7]
